Endoscope LED Light Source Modules: The Future of Medical Imaging Illumination

Indledning

I moderne endoskopiske systemer bestemmes billedkvaliteten ikke kun af kameraet og optikken, men også af belysningssystemets ydeevne. I hjertet af ethvert endoskop liggerLED lyskilde modul, ofte omtalt som "belysningsmotoren" af den endoskopiske platform.

Et højtydende endoskoplyskildemodul integrerer LED-emittere, optiske koblingssystemer, konstant-strømdrivere, termisk styring og fiber-optiske grænseflader i en kompakt og pålidelig løsning. Det har direkte indflydelse på lysstyrke, farvegengivelse, billedklarhed, systemstabilitet og driftslevetid.

Efterhånden som den medicinske industri fortsætter med at bevæge sig væk fra traditionelle xenonlamper, er LED-baseret belysning blevet den almindelige teknologi til næste-generations endoskopisk udstyr.

Nøglekomponenter i et endoskop LED-lyskildemodul

1. Høj-LED-motor

LED-pakken er kernen i systemet.

Moderne medicinske lyskilder bruger typisk høj-keramisk-emballerede LED'er, såsom 3535- og 5050-pakker monteret på keramiske underlag med høj-termisk-ledningsevne.

Typiske effektniveauer spænder fra:

• 1-10W pr. emitter
• 30–150W til integrerede LED-arrays

Disse systemer kan opnå belysningsniveauer svarende til traditionelle 300-500W xenonlamper, samtidig med at de tilbyder et markant lavere strømforbrug og længere levetid.

For medicinsk billeddannelse omfatter kritiske ydeevnekrav:

• Høj CRI (Ra større end eller lig med 95)
• Stabil farvetemperatur
• Minimal bølgelængdeforskydning
• Ingen UV-stråling
• Ekstremt lav infrarød emission

Lavt infrarødt output er særligt vigtigt, fordi det minimerer vævsopvarmning og forbedrer patientsikkerheden under lange kirurgiske procedurer.

2. Optisk koblingssystem

Det optiske system overfører effektivt lys fra LED-kilden til det medicinske fiberbundt.

Den optiske samling omfatter typisk:

• Kollimerende optik
• Fokuserende linser
• Homogeniserende elementer
• Fiber-optisk koblingsgrænseflade

High-systemer kan opnå optiske koblingseffektiviteter på over 80 % og levere ensartet belysning med minimalt lystab.

Resultatet er et lyst, ensartet lysfelt, der forbedrer billedkvaliteten og farvekonsistensen på tværs af den kirurgiske scene.

3. Intelligent konstant-aktuel driver

LED-drivere i medicinsk-kvalitet giver:

• Aktuel nøjagtighed inden for ±1 %
• Flimmerfri-dæmpning
• 0–100 % lysstyrkekontrol
• Over-spændingsbeskyttelse
• Over-aktuel beskyttelse
• Over-temperaturbeskyttelse
• Beskyttelse mod åben- og kortslutning-

Avancerede systemer understøtter også RS232, USB-kommunikation, fod-kontrol og synkronisering med billedbehandlingsudstyr.

4. Termisk styringssystem

Termisk ydeevne er en af ​​de mest kritiske faktorer, der påvirker LED-pålidelighed.

Et vel-designet medicinsk lyskildemodul kombinerer typisk:

• Keramiske underlag med høj-ledningsevne
• Kobber varmespredere
• Aktive kølesystemer med lav-støj

Vedligeholdelse af LED-forbindelsestemperaturer under 85 grader forlænger levetiden betydeligt og reducerer lumenforringelse.

Premium medicinske LED-moduler kan opnå:

• Mindre end 5 % lumenforringelse efter 10.000 timer
• Levetid over 50.000 timer

Nye teknologitendenser

Hvide-Lys LED-moduler

Hvidt-lyssystemer er fortsat den mest udbredte løsning til:

• Laparoskopi
• Artroskopi
• ØNH endoskopi
• Hysteroskopi

De giver fremragende lysstyrke, pålidelighed og omkostningseffektivitet.

Multi-spektrale RGB-moduler

Avancerede endoskopisystemer anvender i stigende grad RGB multi-spektral belysning til:

• Narrow Band Imaging (NBI)
• Forbedret vaskulær visualisering
• Tidlig opdagelse af kræft
• Fluorescensbilleddannelse

Sammenlignet med konventionel hvidt-lys-billeddannelse forbedrer multi-spektrale systemer markant vævskontrast og læsionsdetektion.

Nær-infrarøde fluorescensmoduler

Nær-infrarøde excitationskilder, der opererer i området 750-800 nm, bruges i vid udstrækning sammen med ICG-fluorescensbilleddannelse.

Ansøgninger omfatter:

• Tumorvisualisering
• Lymfekortlægning
• Hepatobiliær kirurgi
• Billedguidede-procedurer

Miniature LED-moduler

Den hurtige vækst af engangsendoskoper og ultra-tynde endoskoper har drevet efterspørgslen efter miniature LED-moduler med diametre under 10 mm.

Disse kompakte moduler muliggør belysning af høj-kvalitet i næste-generations engangs-medicinsk udstyr.

Hvorfor keramisk LED-emballage bliver industristandarden

Sammenlignet med traditionelle EMC- og PCB--baserede LED-løsninger giver keramisk-pakkede LED'er betydelige fordele:

• Lavere termisk modstand
• Højere pålidelighed
• Forbedret optisk stabilitet
• Længere driftslevetid
• Bedre modstand mod steriliseringsmiljøer

Aluminiumnitrid (AlN) keramiske substrater giver en termisk ledningsevne, der overstiger 200 W/m·K, hvilket muliggør effektiv varmeafledning selv under driftsforhold med høj-effekt.

Efterhånden som medicinske billedbehandlingssystemer bevæger sig mod højere lysstyrke, 4K og 8K opløsning, fluorescensbilleddannelse og AI-assisteret diagnostik, er keramisk emballageteknologi hurtigt ved at blive den foretrukne platform for førsteklasses endoskopbelysningssystemer.

GMKJs ekspertise inden for medicinsk LED-lyskildeteknologi

GMKJ har udviklet en omfattende portefølje af keramisk-pakkede LED-løsninger, der er specielt designet til medicinske belysningsapplikationer.

Nøgleteknologier omfatter:

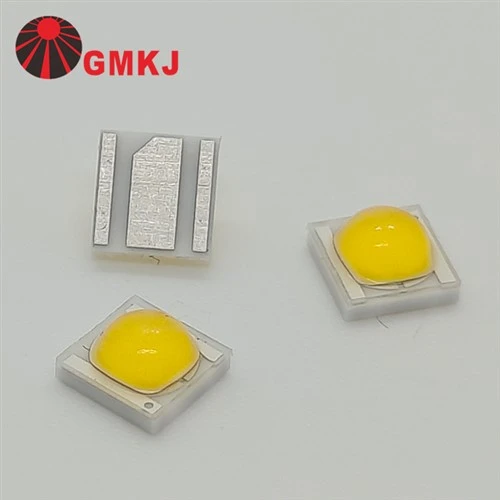

• 1414, 1616, 2020, 3535 og 5050 keramiske LED-pakker
• Hvide-lette medicinske LED'er
• RGB multi-spektrale LED'er
• Nær-infrarøde lysdioder
• Fluorescens excitation LED'er
• Skræddersyede optiske og termiske løsninger

Ved at bruge-højtydende AlN-keramiske substrater og avanceret eutektisk dyse-bindingsteknologi leverer GMKJ-produkter:

• Termisk modstand Mindre end eller lig med 1,8 K/W
• Infrarød stråling Mindre end eller lig med 3 mW/lm
• Bølgelængdeforskydning < 2 nm
• Lysstyrkeudsving < ±2 %
• Levetid over 50.000 timer

Disse egenskaber gør GMKJ-løsninger ideelle til krævende medicinske billedbehandlingsapplikationer, hvor pålidelighed, billedkvalitet og patientsikkerhed er afgørende.

Konklusion

Udviklingen af ​​endoskopisk billeddannelse driver kontinuerlig innovation inden for medicinsk belysningsteknologi. LED-lyskildemoduler bliver mere kraftfulde, intelligente, kompakte og spektralt avancerede.

Med stigende efterspørgsel efter høj-opløsningsbilleddannelse, fluorescens-styret kirurgi og specialiserede diagnostiske teknikker er keramisk-pakket LED-teknologi positioneret til at blive grundlaget for næste-generations medicinske lyskilder.

Gennem kontinuerlig innovation inden for keramisk emballage, optisk design og special-LED-udvikling er GMKJ fortsat forpligtet til at støtte producenter af medicinsk udstyr med pålidelige,-belysningsløsninger med høj ydeevne til fremtidens sundhedspleje.
