PC Red Orange Mini 3 Watt 1414 1616 SMD LED -specifikationer
| Produktnavn | PC Red Orange Mini 3 Watt 1414 1616 SMD LED |
| Delnummer | Gd {{0}} r 610-1 CD-S1D0P |
| Chips Brand |
Fremstillet af GMKJ; |
| Input | 3VDC med Max 1 Ampers Forward Current |
| Lysende intensitet |
40-80 lm ved 700ma kørt |
| Farve |
Phosphor coated (pc) rød orange farve 610-620 nm |
| Magt |
Max 3,5 watt ved 1000 mA |
| Pakningsmateriale |
Aln keramisk PKG, størrelse 1.4x1.4mm Størrelse 1,6x1,6 mm vandklar type rød 620-630 nm er også tilgængelig her |
| Belysningsvinkel |
120 graders flad silikone pkg |
| Brand og producent | Gmleds, GMKJ |
| Garanti | 4 år |
| OEM -service |
1. SKD -dele tilgængelige; 2. Tilpasset SMD LED Modue med den størrelse, du har brug for, er ok her . |
✅ Fordele ved at bruge 1616 eller 1414 SMD LED'er
1. Miniaturisering og kompakt design
Perfekt tilRumbegrænsede applikationer(e . g ., slanke lysstænger, kompakte enheder) .
AktivererHøjere LED -densitetpr. enhedsområde .
Understøtter moderneMiniaturiserede designi elektronik og belysning .
2. Bedre strålekontrol og optisk præcision
Mindre lysemitterende overflade =Mere præcis optisk kontrol.
Ideel til:
Objektivbaserede systemer
Baggrundsbelysning med lette guider
Retningsbelysning (plet/fokuseret bjælke)
3. Høj lumendensitet
På trods af deres størrelse kan 1414/1616 LED'er opnåhøj lysstyrke pr. mm².
Brugt i:
High-end lommelygter
Mini spotlights
Automotive applikationer (E . g ., DRLS, blinklys)
4. Hurtigere varmeafledning (kortere sti)
Lille størrelse =kortere termisk vej til PCB, som kan hjælpe medTermisk styringHvis parret med et godt PCB -design (som MCPCB) .
Hjælper med at opretholde ydeevne selv under kompakte forhold .
5. Mere designfleksibilitet
Aktivererstram LED -tonehøjdeFor glattere lysblanding (ingen synlige prikker) .
Bedre tilindstillelig hvid, RGB -blanding, ellerDynamiske skærme.
6. Omkostningseffektivitet i masseproduktion
Mindre lysdioder kan være billigerepr. stykkeeller tilladOmkostningsbesparelser på materialer(Mindre fosfor, mindre optik, mindre PCB) .
📌 Typiske applikationsområder
| Anvendelse | Hvorfor hjælper små lysdioder |
|---|---|
| Baggrundsbelysning (e . g . skærme, tastaturer) | Fit i ultra-slanke huse |
| Bilbelysning | Præcis bjælke + kompakt hus |
| Arkitektonisk lineær belysning | Høj densitet + ensartet output |
| Bærbare / medicinske udstyr | Meget kompakt størrelse |
| Lommelygter eller forlygter | Høj lumenudgang i et lille område |
⚠ Overvejelser (ikke altid positive)
Mens små SMD -LED'er har mange fordele, skal du være opmærksomme på:
Nedre Max Drive Current(mindre matrice=mindre termisk masse)
Mere følsom over for termiske problemer
Vanskeligere at håndtere i manuel samling(især 1414)
Kan kræveMere præcist optisk designAt styre små les (lysemitterende overflade)
✅ Sammendrag:
| Fordel | Fordel |
|---|---|
| Ultra-kompakt størrelse | Aktiverer slanke design og stram LED -tonehøjde |
| Høj lysstyrke pr. Mm² | Kraftig i små pakker |
| Præcisionsoptik | Fantastisk til fokuseret eller ensartet lys |
| Effektiv termisk sti | Bedre varmehåndtering (med ordentlig PCB) |
| Fleksibel i applikationer | Fra bærbare til arkitektonisk belysning |

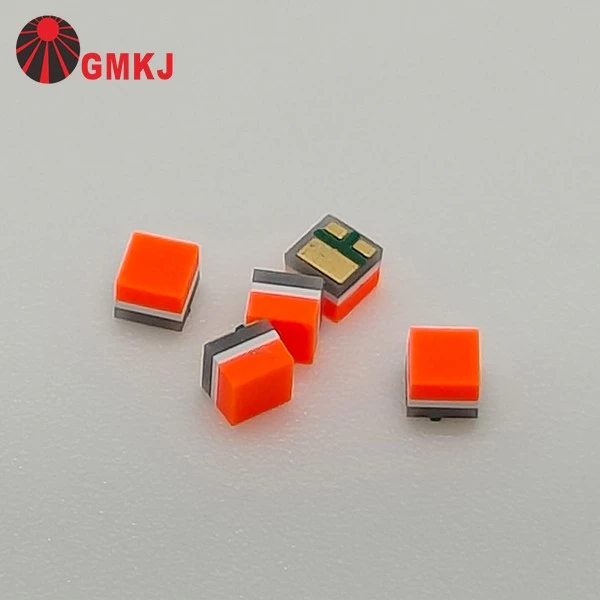

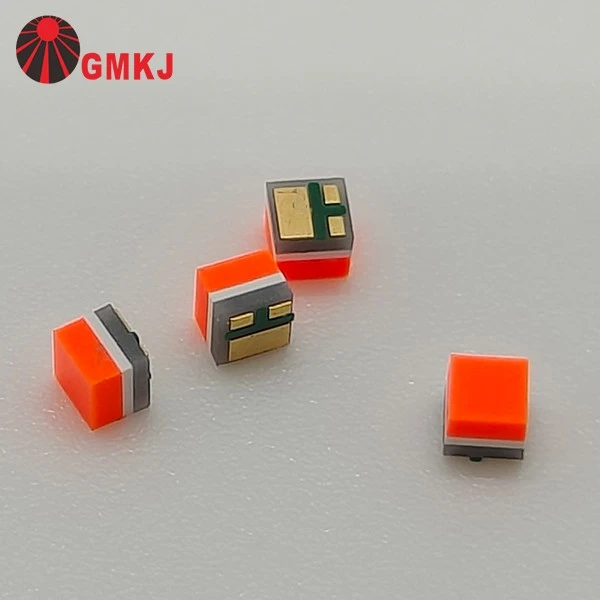

PC Red Orange Mini 3 Watt 1414 1616 SMD LEDBillede
SMD LED tilpassede PCBA -tavler service af GMKJ
PC Red Orange Mini 3 Watt 1414 1616 SMD LED -dimensioner
PC Red Orange Mini 3 Watt 1414 1616 SMD LEDSpecifikationer
|
Parameter |
Symbol |
Betingelser |
Min |
Avg . |
Maks |
Enheder |
|
Fremadspænding |
VF |
IF=700 ma |
2.80 |
-- |
3.20 |
V |
|
Termisk modstandskryds til bord |
RΘJ-B |
IF=700 ma |
-- |
5 |
-- |
grad /w |
|
Lysende flux |
Φv |
IF=700 ma |
40 |
-- |
80 |
lm |
|
Dominant bølgelængde |
λd |
IF=700 ma |
610 |
-- |
620 |
nm |
|
Omvendt strøm |
IR |
VR=5V |
−− |
−− |
10 |
μ A |
|
Visningsvinkel |
2Θ1/2 |
IF=700 ma |
−− |
120 |
−− |
Deg |
PC Red Orange Mini 3 Watt 1414 1616 SMD LED -applikationer
PC Red Orange Mini 3 Watt 1414 1616 SMD LED APlicationer
Fotograferingsmodullys,
Film LED -lys,
Video modulopbyggede lys
