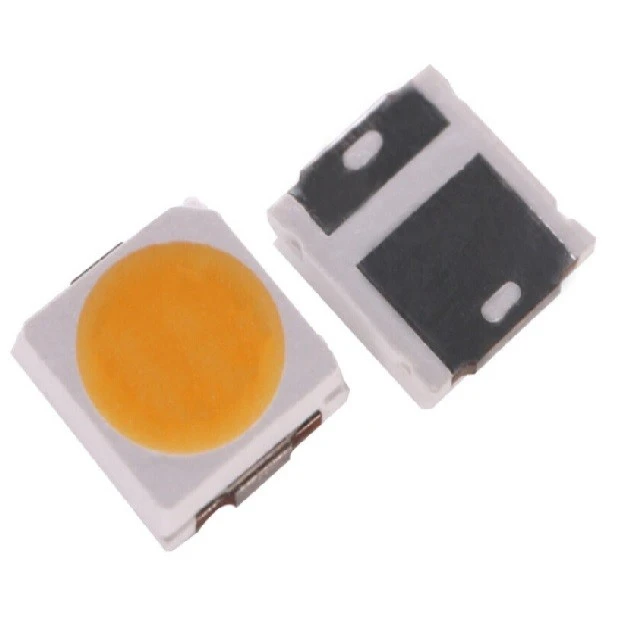

varm hvid 3000k smd førte 3030

3030 SMD LED CHIP Specifikation

3030 SMD LED inde har 2 chips.

Vi har det med 2 chips i serie med 6V 150mA.

Vi har også 2 chips parallelt pakket med 3VDC 300mA.

Den maksimale lysstyrke her kan nå omkring 200LM med 3 chips inde med 3V 300mA pakket.

For flere detaljer, bedes du kontakte os.

Produktnavn	3030 SMD LED-chip 1W 160LM	Produktmodel	GS-3030
Strømafledning	1.05W	Farvegengivelsesindeks	80
Fremadrettet spænding	3V /6V /9V	Betragtningsvinkel	120°
Fremadrettet aktuel	350mA /175mA /100mA	Driftstemperatur	-40~+60 °C
Lysende flux	140-150LM	Opbevaringstemperatur	-40~+85 °C
Farvetemperatur	4000-4500K	Lodning temperatur	260 °C

3030 Klar visning

LED-specifikationer: lysdiodeparametre

Når du vælger lysdioder er det nødvendigt o forstå dataark specifikationer, således at den optimale LED del kan vælges til den pågældende ansøgning.

Der er et stort udvalg af forskellige lysdioder, der er tilgængelige, hver type med sit eget dataark og specifikationer. Alt fra farve til pakke, lysudgang til spændingsfald og mange flere specifikationsparametre.

Denne side vil hjælpe med at optrævle betydningen af de store LED-dataarkspecifikationer og hjælpe med at skabe en vis klarhed om at forstå LED-specifikationer.

LED-farve

Farven på en LED er naturligvis af stor betydning, når du vælger en LED.

LEDS har en tendens til at give, hvad der er effektivt en enkelt farve. Faktisk strækker lysemissionen sig over et relativt smalt lysspektrum.

Farven, der udsendes af en LED, er specificeret i form af dens peak bølgelængde (lpk) - dvs. bølgelængden, der har peak light output. Dette måles i nanometer (nm).

LED'ens farve, dvs. toppen bølgelængde af emissionen fra LED'en, der primært styres af det materiale, der anvendes til LED'en og også af spånfremstillingsprocessen. Variationer i processen kan skræddersy peak bølgelængde variationer op til tal på omkring ±10nm.

Når du vælger farver inden for den overordnede LED-specifikation, er det værd at huske, at det menneskelige øje er mest følsomt over for nuance- eller farvevariationer omkring spektrets gule/orange område, dvs. mellem ca. 560 og 600 nm. Små procesvariationer kan forårsage små farvevariationer, der kan være mærkbare, hvis der vælges orange lysdioder, og sidde ved siden af hinanden på et frontpanel. Dette kan påvirke valget af farve eller placeringen af lysdioder, hvis dette kan være et problem.

LED-lysintensitetsværdi, Iv

LED-specifikationen for lysintensitet er vigtig. Lysintensiteten styres af en række faktorer, herunder selve LED-chippen (herunder design, individuel wafer, materialerne osv.), det aktuelle niveau, indkapsling og andre faktorer.

LED-lysintensitetsspecifikationen er ikke af afgørende betydning for de fleste indikatorapplikationer, men med lysdioder, der bruges til belysning, er denne parameter nødvendig for at kunne specificere præcis, hvad der er nødvendigt i mange situationer.

Lysudgangen fra en LED kvantificeres i form af et enkelt punkt, on-axis lysende intensitetsværdi (Iv). Dette er angivet som millicandella, mcd.

LV-målingen for lysdioder kan ikke let sammenlignes med værdierne af middel sfærisk stearinlys, MSCP, der anvendes til glødelamper.

Den lysende intensitetsværdi for en LED skal angives for en given strøm. Mange lysdioder vil operere ved strømme på omkring 20mA, men lyseffekten af en LED stiger med stigende strøm.

LED-strøm/spændingsspecifikation

LYSDIODER er strømdrevne enheder, og lysniveauet er en funktion af strømmen - hvilket øger strømmen øger lysudgangen. Det er nødvendigt at sikre, at den maksimale aktuelle rating ikke overskrides. Dette kan give anledning til overdreven varmeafledning i selve LED-chippen, hvilket kan resultere i reduceret lyseffekt og reduceret driftslevetid.

I drift vil lysdioder have et givet spændingsfald på tværs af dem, som er afhængig af det anvendte materiale. Spændingen vil også være lidt afhængig af strømniveauet, så strømmen vil blive angivet for dette.

De fleste LED'er kræver en ekstern seriestrøm, der begrænser modstanden. Nogle LED'er kan omfatte en serie modstand og vil angive den samlede driftsspænding.

LED omvendt spænding

LED'er er ikke tolerante over for store omvendte spændinger. De bør aldrig køres over deres angivne maksimale omvendte spænding, som normalt er ret lille. Hvis de er så permanent ødelæggelse af enheden vil næsten helt sikkert resultere.

Hvis der er nogen chance for en omvendt spænding vises på tværs af LED' en, så er det altid bedst at bygge i beskyttelse i kredsløbet for at forhindre dette. Normalt simple diode kredsløb kan indføres, og disse vil tilstrækkeligt beskytte enhver LED.

SPECIFIKATION AF LED-visningsvinkel

I betragtning af den måde, lysdioder fungerer på, udsendes lyset kun over en bestemt vinkel. Selvom denne LED-specifikation måske ikke er vigtig for nogle applikationer, er det af stor betydning for andre.

Synsvinklen defineres normalt i grader - °. For tidlige enheder var synsvinklen normalt relativt lille. Nyere enheder kan have en meget bredere synsvinkel.

LED-specifikation for driftslevetid

Lysintensiteten af en LED mindskes gradvist med tiden. Det betyder, at en LED har et driftsliv.

Denne LED-specifikation er af særlig betydning, når en LED eller led'er skal bruges til belysningsapplikationer. Det er normalt ikke så afgørende, når LED'en bruges som indikator - her er en katastrofal fejl af større betydning.

LED-specifikationen for dens driftslevetid er generelt defineret i følgende termer:

L50%= Tid til 50% af belysningen (lumen vedligeholdelse)

Standarderne angiver, at LED'en i disse tider ikke bør udvise større forskydninger i kromatiskhed.

Begrundelsen bag disse tal er, at 70% lumen vedligeholdelse svarer til en 30% reduktion i lysproduktionen. Dette er omkring tallet for tærsklen for påvisning af gradvise reduktioner i lysproduktionen.

Hvis lysudgangen ikke er kritisk, kan 50 % vedligeholdelsestallet for lumen være mere anvendeligt. Men for applikationer, hvor lys kan placeres ved siden af hinanden, vil eventuelle forskelle være meget mærkbare, og derfor kan et 80% lumenvedligeholdelsestal være en mere anvendelig specifikation.

Tal for LED-driftslevetiden kan være i størrelsesordenen 50 000 timer eller mere afhængigt af det anvendte lumenvedligeholdelsestal. Der er en tro på, at lysdioder ikke er life'ed poster, men især hvor lysdioder bruges til belysning applikationer, levetiden af komponenterne skal ses meget nøje.

Dette er nogle af de vigtigste LED-specifikationer, der sandsynligvis vil blive set i dataarkene. Før du vælger en bestemt LED, er det nødvendigt at se på alle parametrene for at sikre, at den er egnet, og tillade en god margen for spredning af parametre inden for specifikationen.
